Les raccords

Les raccords peuvent être lisses ou annelés

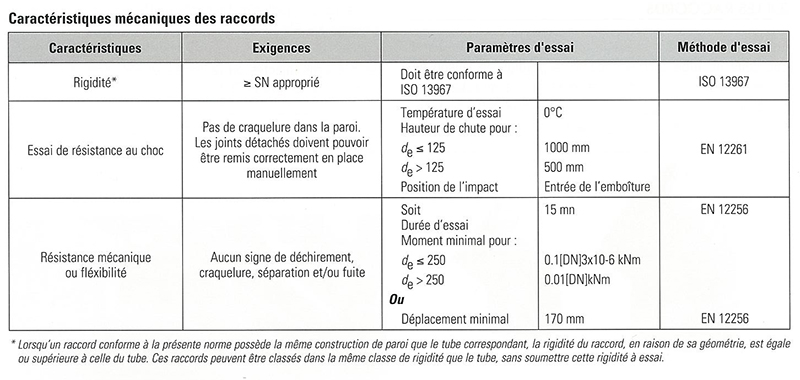

Lorsqu’un raccord possède la même construction de paroi que le tube correspondant, la rigidité du raccord, en raison de sa géométrie, est égale  ou supérieure à celle du tube. Ces raccords peuvent être classés dans la même classe de rigidité que le tube, sans soumettre cette rigidité à essai.

Les essais de résistance mécanique, uniquement pour les raccords façonnés à partir de plusieurs pièces ou encore dans le cas d’épaisseurs réduites, ne doivent pas amener à des signes de déchirement, de craquelure, de séparation et de fuite.

Les raccords injectés ou façonnés en PE compact relèvent de la norme NF EN 12666-1
Les raccords injectés ou façonnés en PP compact relèvent de la norme NF EN 1852-1.
Les raccords lisses  façonnés, en PE ou en PP, relèvent de la norme de référence  NF EN 13476-2  et les raccords annelés façonnés ou injectés en PE ou PP relèvent de la norme de référence NF EN 13476-3

D’autres conceptions de raccords incluant toutes les emboîtures et tous les bouts mâles sont autorisées, notamment les solutions de piquage sur les tubes lisses et annelés.

→ Les coudes avec et sans rayon de courbure

Les coudes possèdent des angles nominaux préférentiels : 15°, 22.5°, 30°, 45° et entre 87.5° et 90°

→ Les manchons

Les manchons peuvent être injectés, rotomoulés, extrudés en ligne et soufflés. Chaque système de canalisations avec tubes annelés possède son manchon propre.

→ Les réductions

→ Les tès, culottes et branchements

→ Les bouchons

La longueur d’insertion L1 d’un bouchon, doit être suffisante pour que la bague d’étanchéité puisse pénétrer d’au moins 10 mm, lorsqu’elle est mesurée de la façon suivante :

- du point réel de scellement à l’extrémité de la partie cylindrique du bout mâle, lorsque la bague d’étanchéité est positionnée dans l’emboîture,

- du point réel de scellement à l’entrée de la partie cylindrique de l’emboîture, lorsque la bague d’étanchéité est positionnée sur le bout mâle.

→ Les joints d'étanchéité
