Les tubes annelés PE/PP type B

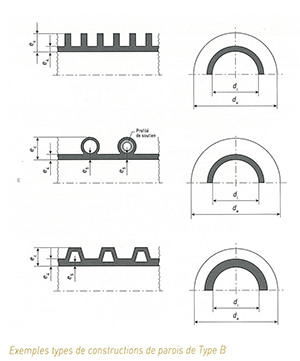

Ces tubes se définissent par leur rigidité annulaire et leur diamètre nominal DN/ID

Pour un usage en assainissement, les tubes annelés PP et PE de type B doivent présenter une  rigidité annulaire, selon la norme ISO 9969, supérieure ou égale à 4 kN/m2 pour la classe de rigidité SN4, 8 kN/m2 pour la classe SN8, etc. La classe SN8 permet de satisfaire dans presque tous les cas l’intégrité du réseau, et répondre ainsi aux exigences de mise en œuvre définie dans le Fascicule 70.

Les tubes annelés PE/PP relèvent de la norme NF EN 13476-3 : Systèmes de canalisations en plastiques pour les branchements et les collecteurs d’assainissement, sans pression enterrés - partie 3 : Spécifications pour les tubes et raccords avec une surface interne lisse et une surface externe profilée et le système, de type B.

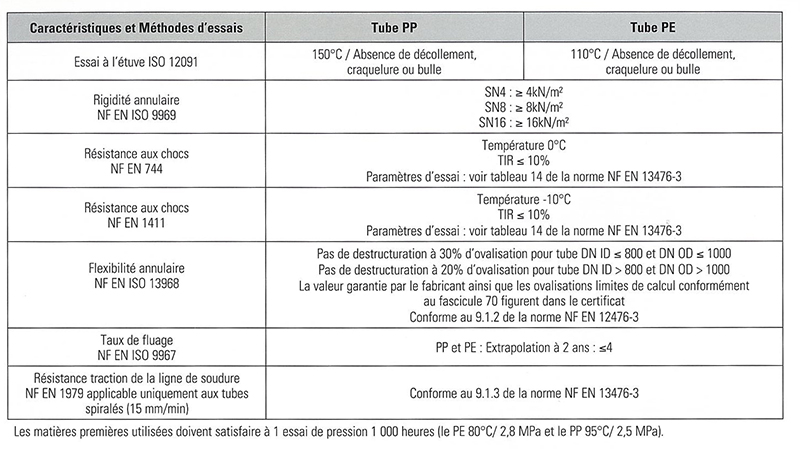

Leur flexibilité annulaire, selon la norme NF EN ISO 13968, doit permettre le maintien de l’intégrité de la structure entre 20 et 30% d’ovalisation en fonction du diamètre du tube.

Leur résistance aux chocs par une température de 0°C est mesurée selon les modalités de la norme NF EN 744, et en option à -10°C, suivant la norme NF EN 1411. Il faut enfin noter que la résistance en traction de la ligne de soudure, selon la norme NF EN 1979, est applicable uniquement aux tubes spiralés.

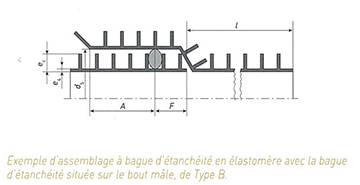

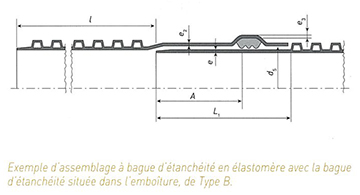

Pour le marché français, les dimensions des tubes et raccords sont majoritairement établies en fonction de leur diamètre intérieur (Série DN/ID). La longueur  utile d’un tube ( l ) ne doit pas être inférieure à celle spécifiée par le fabricant, lorsqu’elle est mesurée comme indiqué sur les figures ci-dessous :

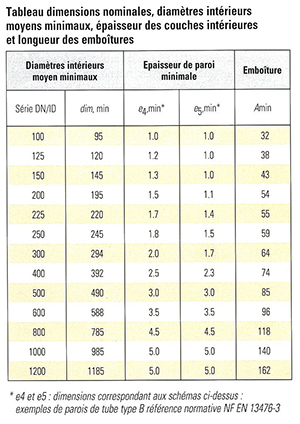

Pour la série DN/ID utilisée en France, les dimensions nominales et les diamètres intérieurs moyens minimaux préférentiels sont spécifiés dans le tableau ci-dessous.

Le diamètre intérieur minimal théorique dim’min  sera conforme aux exigences relatives aux écarts limites maximaux des diamètres intérieurs, données dans la norme EN 476.

Pour la série DN/ID non spécifiée dans le tableau, le diamètre intérieur minimal dim’min, sera interpolé linéairement entre les valeurs contiguës spécifiées dans le tableau.
